Отладочный комплект
Состав отладочного комплекта КФЦС.441461.245
- Отладочная плата КФЦС.441461.195;
- USB-кабель для подключения отладочной платы к ПК;
- Блок питания отладочной платы;
- ПО XCAD для синтеза зашивки ПЛИС;
- ПО DCSProg-6 для программирования микросхемы.

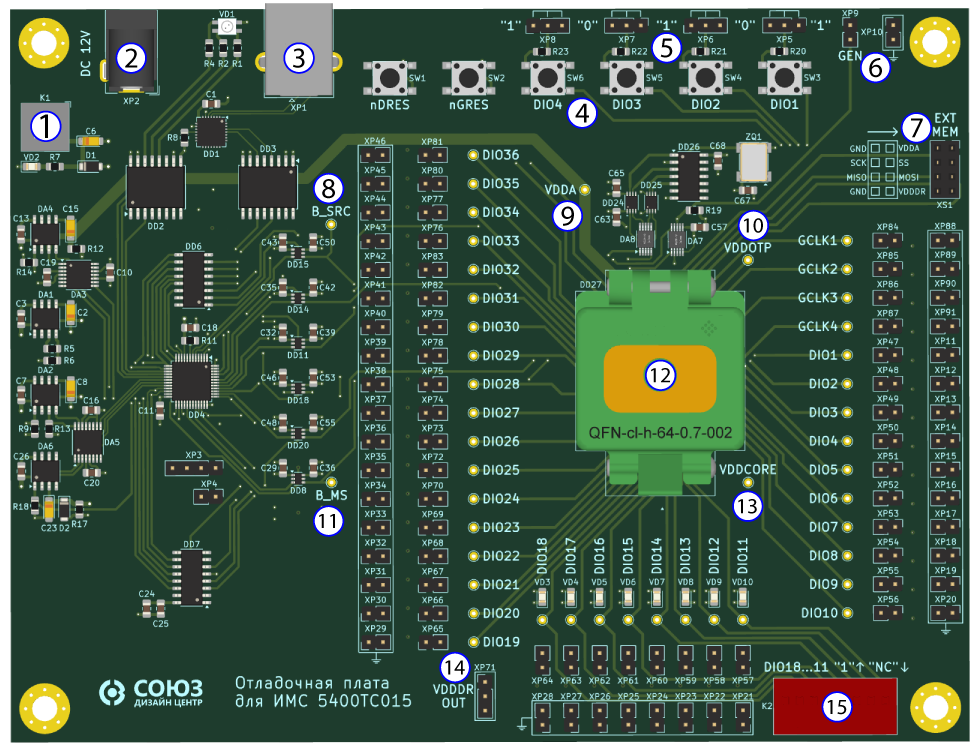

Отладочная плата
| № | Обозначение | Назначение |
|---|---|---|
| 1 | K1 | Кнопка включения питания. |
| 2 | DC 12V | Разъём блока питания для подачи напряжения на плату. |
| 3 | XP1 | Разъём для подключения платы к ПК. |
| 4 | SW1…SW6 | • nDRES – Кнопка программного сброса. Обеспечивает сброс цифровой части микросхемы.
|
| 5 | XP5…XP8 | Выводы для подключения джамперов. Устанавливают уровень сигнала на DIO1…DIO4. |
| 6 | GEN | Выводы для подключения внешнего генератора тактового сигнала. |
| 7 | EXT MEM | Выводы для работы с внешней памятью. |
| 8 | B.SRC | Тестовый выход для проверки интерфейса загрузки в ОЗУ при B.MS = 1 (0 – внутреннее ПЗУ, 1 – SPI). |
| 9 | VDDA | Тестовый выход для проверки напряжения питания аналоговой части микросхемы. |
| 10 | VDDOTP | Тестовый выход для проверки напряжения питания ПЗУ. |
| 11 | B.MS | Тестовый выход: проверка режима программирования ПЛИС (0 – JTAG, 1 – Self-programmer). |
| 12 | DD27 | Контактирующее устройство для установки микросхемы. |
| 13 | VDDCORE | Тестовый выход для проверки питания ядра ПЛИС. |
| 14 | VDDDR OUT | Выводы для подачи напряжения VDDDR на DIO или внешние элементы. |
| 15 | K2 | Переключатель: установка лог.1 на выводы DIO18…DIO11. |
Электрическая схема
Электрическая схема отладочной платы КФЦС.441461.195Список компонентов
Cписок компонентов отладочной платы КФЦС.441461.195Тактирование
На отладочной плате установлен генератор с максимальной частотой 16 МГц. По умолчанию он работает с частотой 16 МГц, подаваемой на вывод GCLK1.
В программе DCSProg можно изменить частоту на одно из значений (2, 4, 8, 16 МГц) и выбрать, на какой из выводов (GCLK1–GCLK4) она будет подана. Текущая частота выводится на контакт GEN (отладочная плата, позиция 6).
Если необходимо использовать внешний источник тактового сигнала, его можно подключить через
вывод GEN (отладочная плата, позиция 6), предварительно отключив встроенный генератор в DCSProg, выбрав опцию «GCLK» – «Выкл. внешнюю частоту».
После подключения внешнего источника сигнал будет подаваться напрямую.
