Отладочный комплект
Состав отладочного комплекта
Для демонстрации функциональных возможностей, настройки и программирования микросхемы 5400ТР105-003 разработан отладочный комплект КФЦС.441461.197. Состав отладочного комплекта КФЦС.441461.197:
- Отладочная плата КФЦС.441461.196
- USB-кабель для подключения отладочной платы к ПК
- Блок питания
- ПО DCSProg для программирования микросхемы

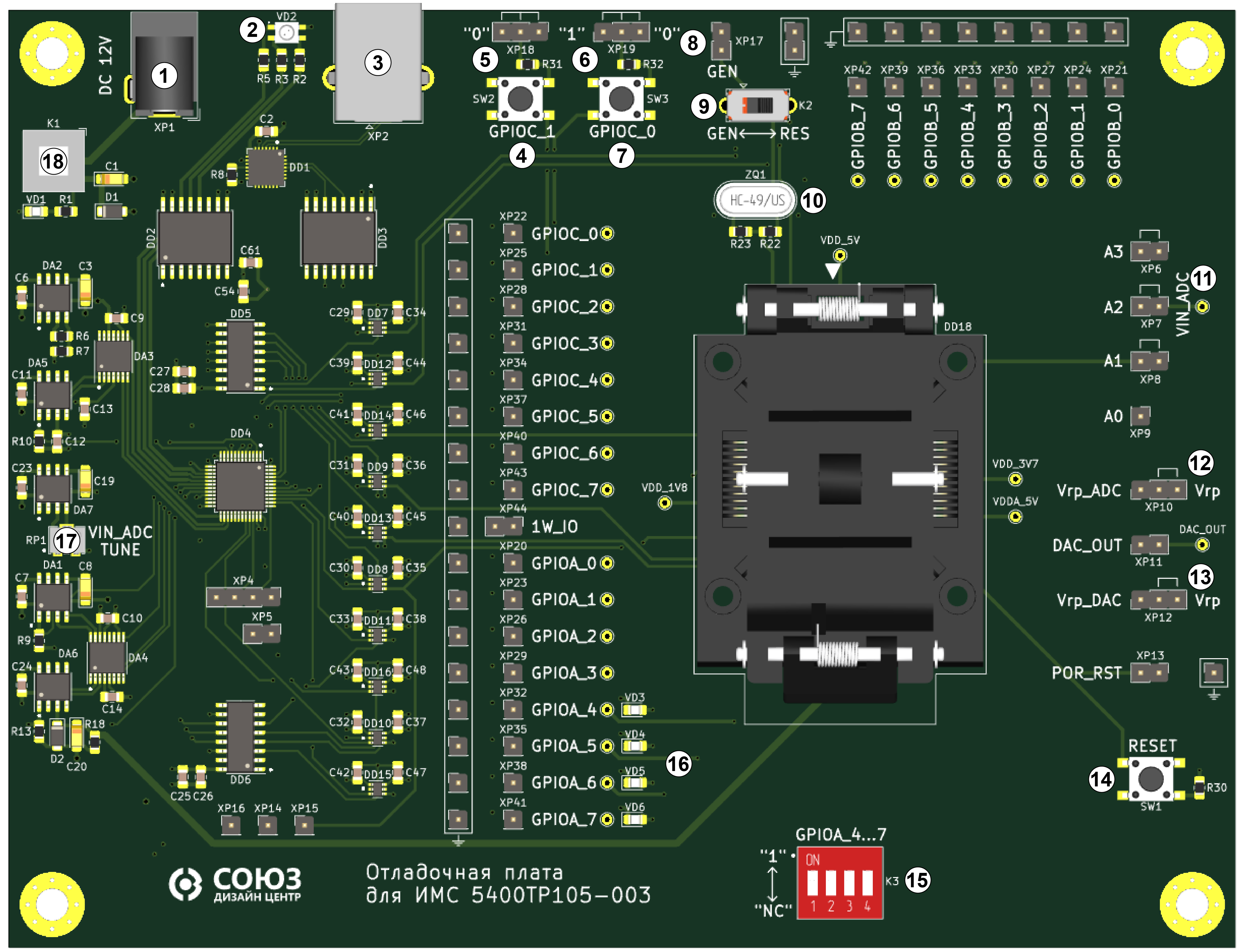

Описание элементов отладочной платы

- 1 – разъем подключения блока питания;
- 2 – индикация подключения платы к ПК;
- 3 – разъем для подключения платы к ПК (USB Type-B);
- 4-5 – кнопка SW2 (4) для установки лог. «0» или лог. «1» на выводе GPIOC_1 в зависимости от установленного джампера (5);
- 6-7 – кнопка SW3 (7) для установки лог. «0» или лог. «1» на выводе GPIOC_0 в зависимости от установленного джампера (6);
- 8 – выводы для подачи внешней тактовой частоты;
- 9 – движковый переключатель K2 для выбора способа тактирования. В положении «GEN» тактирование микросхемы осуществляется от внешнего генератора. В положении «RES» – от кварцевого резонатора (10);
- 10 – кварцевый резонатор;
- 11 – джамперы для подачи напряжения на каналы 1-3 мультиплексора перед АЦП. Напряжение настраивается потенциометром (17);
- 12 – джампер для подачи опорного напряжения АЦП 5,0 В;
- 13 – джампер для подачи опорного напряжения ЦАП 5,0 В;
- 14 – кнопка RESET для сброса программы;
- 15 – DIP-переключатель. Каждый переключатель в положении «1» устанавливает лог. «1» на выводах GPIOA_4 – GPIOA_7 соответственно. В положении «NC» выводы не подключены;
- 16 – VD3-VD6 – светодиоды для контроля логического уровня на выводах GPIOA_4 – GPIOA_7 соответственно;
- 17 – потенциометр для настройки напряжения для последующей подачи на входы мультиплексора АЦП (11).
- 18 – кнопка включения питания отладочной платы.
